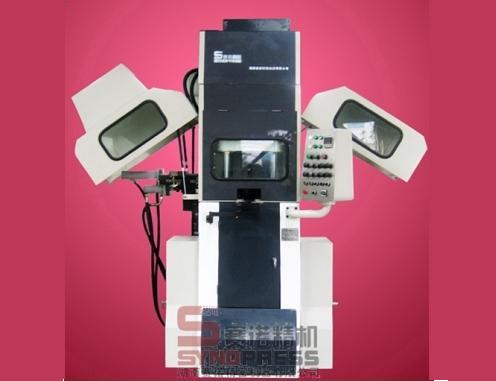

SN系列碳刷專用粉末成型機適用于電刷類產品的粉末成型，具有自動插線與剪線功能，電刷一次成型，SN200及以上規格具有雙向壓、壓力脫模功能。 壓制的最小件為Φ2或1.5×1.5mm，尺寸誤差JS11（＜±0.05mm）。 碳刷專用粉末成型機型號及參數 SN200 SN300 SN450 SN600
上模額定壓力 KN 200 300 450 600
下模額定壓力 KN 200 300 450 600
上模最大行程 mm 210 210 300 300
下模最大行程 mm 120 120 120 210
出線長度mm 14~140 14~140 14~140 14~150
最大裝粉高度 mm 100 100 100 140
工作臺臺面 mm 590× 490 590× 490 590× 490 680× 560
工作臺至底面距離 mm 1420 1420 1420 1710
油泵功率 KW 7.5 11 15 18.5
碳刷專用粉末成型機配置一覽（僅列出部分不同配置）
分類 基本型 加強型
主機部分 防溢裝置 有 有
成型區段控制 手動調整 電氣精密控制
剪刀組合件（配） 兩套 四套
液壓系統 冷卻 水冷卻 油溫控制器
油溫控制機接口 有 已配
電機 四級 六級
方向閥 傳統液控方向閥 比例控制閥
泵 國內品牌 德國“力士樂”
主要液壓元件 臺灣朝田 德國“力士樂”
電氣系統 PLC 日本三菱 日本三菱
觸摸屏 無 10.4寸真彩
上、下油缸位置控制 接近開關 光柵尺
其他接近開關 歐姆龍 施耐德
* 選配件：產品尺寸檢測及分選系統。
* 碳刷專用粉末成型機功能及元件檔次可按用戶要求靈活配置。
|
